История альпинистского снаряжения

Александр Парфенов рассказал нам об эволюции альпинистского и скалолазного снаряжения в СССР и в мире

Закладные элементы

Крючья, бесспорно, были самыми первейшими средствами организации промежуточных точек страховки на скалах и в горах. Но прогресс не стоит на месте и в 1926 году в Clogwin du'r Arddu (Северный Уэлс) Морли Вуд (Morley Wood) во время своего восхождения впервые применил для страховки камни, подобранные по размеру и заклиненные в трещине с накинутыми на них оттяжками. Это первый зафиксированный факт применения закладных элементов, так сказать, начало каменного века закладок.

В 20-30-х годах альпинисты Европы, а в особенности Британии, меньше пользовались крючьями, нежели их заокеанские собратья. Объяснялось это не столько бережливым отношением к скалам, сколько данью стилю.

В частности, Пауль Пройс (Paul Preuss), выдающийся австрийский альпинист, совершивший более 1200 восхождений, строго осуждал использование крючьев и считал их применение неспортивным. Одно из сформулированных им правил восхождений гласило:«Крюк ? это средство неотложной помощи, а не основа системы альпинизма». В ход шли узелки из той же самой веревки, заклиненные скальные отколы, либо накинутые на них.

До 40-50-х годов практически все маршруты шли вдоль логичных линий, за которые можно было страховаться. Сейчас так проходит лазание ТРЭДом ? большинство известных мне линий представляют собой щель или систему щелей от начала до конца маршрута. В Англии альпинисты пользовались округлыми камнями, обточенными рекой, подбирая их по размерам и форме, исходя из конкретного маршрута, и носили весь этот нехитрый набор на восхождение в карманах штанов. Представляете, как проходил выбор конкретного «элемента» перед установкой его в щель? А ещё надо веревку накинуть, и всё это в неудобном положении, подчас держась одной рукой за зацепку, и на предельном по сложности участке!

Такой вот «закладной элемент».В некоторых странах «узелковой техникой» пользуются по сей день. Например, на песчаниках Чехии.

В 50-х годах наметился переход от камней и узлов к металлическим закладным элементам. В начале «железного века» это были обычные стальные гайки, подбираемые (хотя, кто проверит) на железнодорожных путях. Гайка обвязывалась стропой или куском веревки и была готова к применению. Отдельной проблемой была острота кромок на перегибах, то есть отсутствие радиусов, что при срыве могло привести к перерезанию оттяжки.

Набор закладок из стальных гаек

Считается, что первым, кто стал использовать гайки вместо каменных закладок был Джэк Сопер (Jack Soper).

В 1961 году кузнец из Шеффилда Джон Брэилсфорд изготовил из алюминия первую «закладку по рождению» трех различных типоразмеров, назвав её Acorn (жёлудь). Джон так же пробовал изготавливать закладки из композитных материалов, латуни, бальзы. Стоит отметить, что это были первые закладки, продававшиеся в магазинах.

«Acorn» с петлёй для переноски закладок на шее

Чарльз Кёртис (Charles Curtis), возможно, был первым кто изготовил закладки с тросиком вместо стропы. Идею применения стального троса вместо веревки или стропы Чарльз подсмотрел у спелеологов. В Горном Клубе университета Шеффилда, где он изучал химию, многие восходители спускались в пещеры, используя лестницы из стального троса. Первый опыт применения таких закладок, был неудачным: потерявший прочностные свойства из-за контакта с расплавленным алюминием трос порвался, и Джек Соппер, совершавший восхождение в паре с Питером Крю (Peter Crew), сорвался и полетел вниз. К счастью, всё закончилось благополучно. Чарльз сделал выводы: теперь алюминиевая головка вначале отливалась или вырезалась, затем просверливались отверстия под тросик, одно маленькое и одно большое, трос продевался, завязывался, а узел прятался в бОльшее отверстие. После чего узел фиксировался на месте эпоксидной смолой. Чарльз Кёртис изготовил наборы разных размеров, под разные трещины, самый маленький из которых был ограничен размером узла.

В 1968 году, Пол Сэддон (Paul Seddon) изобретает Big-H, первые закладки для широких трещин, которые вырезались из двутаврового профиля (в форме буквы Н). Позже, компания Troll начала выпускать закладки Tee Chocks из Т-образного профиля. В 1970 Пол Седдон объединился с владельцами компании Troll Тони Ховардом и Аланом Уотерхаусом.

В 1966 году Дэнни Мурхаус (Denny Moorhaus) и Ширли Смит (Shirley Smith) основали фирму Clog. Одной из новинок фирмы были Hexagons (шестигранники) ? прародители хорошо известных теперь по всему миру «Гекс».

В 1971 году тандем Ивон Шуинар ? Том Фрост выпустил «Policentric Hexentric»(многоцентровый гексцентрик) ? видоизмененный «Hexagon», и это было уже серьёзным нововведением. Устройство обладало возможностью устанавливаться в 4-х положениях, так окончательно сформировалась привычная нам гекса. В 1972 году Ивон Шуинар добавил к ассортименту закладок набор из 7 штук в форме усеченной пирамиды «Stoppers» (останавливающие), надолго определившие форму обычных закладок по обе стороны океана. Чуть позже  Шуинар начал выпуск «Tube Chocks» (трубчатые закладки) ? прародителя современных устройств «Big bro» от Trango, покрывающих диапазон оффвидс-трещин.

Ивон Шуинар с набором снаряжения собственного производства, в частности, на шее висят «Regular Hexentrics» ? гексагональные закладки, пока ещё симметричной формы

В США Билл Форест (Bill Forrest) изобрёл достаточно оригинальную закладку «Copperhead» (медноголовый) ? обжатый на тросике медный цилиндрик. Сейчас «копперхэды» ? оружие матёрого ИТОшника ? изготавливаются с головками из меди, алюминия, реже свинца, цилиндрической и сферической форм. Устанавливают копперхэды, подплющивая в трещине, обычно глухой и неглубокой, носиком молотка или специально затупленным зубилом. Как правило используется «на прохождение», то есть, чтобы переместиться вверх по лесенке, не оставляя закладку как точку страховки. Не мудрено ? мягкий материал закладки «течет» при серьёзных нагрузках.

Различные виды копперхэдов (формально здесь присутствуют не только «копперхэды», но и «алюминиумхэды», а также «плюмбумхэды», по названию материала из которого изготовлена расплющиваемая при установке головка)

В Советском Союзе тоже было множество уникальных изобретений. К сожалению, люди не спешили патентовать своё изделие, да, скорее всего, об этом никто и не задумывался ? менталитет был не тот. Поэтому так мало сохранилось информации об отечественных изобретениях. Закладки и крючья изготавливались на команду, на клуб; ими делились с друзьями или не делились с потенциальными конкурентами по чемпионатам. Из того, что дошло до нас и можно однозначно установить авторство ? эксцентрики талантливого советского альпиниста-первопроходца и изобретателя альпинистского снаряжения Виталия Абалакова.

Эксцентрики Абалакова

Это человек, замечательной и непростой судьбы, стоял у истоков зарождения отечественного альпинизма как спорта. Потерял 13 пальцев во время восхождения на пик Хан-Тенгри, но оставшись калекой нашёл в себе силы заниматься любимым делом и не бросить спорт. Был репрессирован, два года провёл в тюрьме, после освобождения продолжил тренеровки. В войну был консультантом Закавказского фронта (большее ему было пока не под силу ?расходились швы, ботинок, порой, наполнялся кровью так, что приходилось выливать). После войны организовал альпинистское общество "Спартак". Команда под его руководством 14 лет подряд становилась призёром чемпионата СССР. Виталий Абалаков ? автор множества книг по альпинизму, почётный член национальных альпинистских клубов Великобритании, США и Польши.

Виталий Абалаков работает на маршруте

Эксцентрики ? это кулачки особой логарифмической формы, благодаря которой при увеличении усилия или срыве, устройство лишь сильнее заклинивается в щели. Эксцентрики снискали славу одного из самых надёжных средств страховки, они надёжно держат даже в обледенелых щелях. Кроме того, имеют достаточно широкий диапазон регулировки, могут устанавливаться как эксцентрик и как простая закладка.

Стоит отметить, что первоначально эксцентрики получались нарезкой из уже готовых деталей ? шкивов. Из одного шкива можно было изготовить несколько эксцентриков одинакового размера, а из шкивов разного диаметра можно было изготовить несколько наборов эксцентриков.

Современные эксцентрики фирмы CAMP. Выглядят как гоночный болид, не правда ли?

История создания жумаров

Жумар (жюмар) ? это элемент снаряжения альпинистов, спелеологов, спасателей и скалолазов, применяемый в верёвочной технике для подъёма по вертикальным перилам. Жумар представляет собой механический эксцентриковый зажим кулачкового типа. Прародители жумара ? швейцарские альпинисты Адольф Жюси (Adolph Jusi) и Вальтер Марти (Walther Marti), которые в 1958 году изобрели и изготовили эксцентриковый зажим и дали ему название по начальным буквам своих имён. А осенью 1958 года опубликовали статью с описанием действия и внешним видом своего детища в журнале «Mountainering».

Но я бы погрешил против истины, не упомянув, что за 30 лет до этого (ориентировочно в 1921 -1930 годах) француз Анри Брено (Henri Brenot) изобрёл зажим «Сэнж» (le signe ? обезьяна). И не только изобрёл, а ещё и поднялся с помощью своего зажима на первый ярус Эйфелевой башни в 1926 году. Стоит заметить, что это произошло до того, как Карл Пруссик опубликовал описание своего узла.

К сожалению, зажимы Брено остались практически неизвестными.

Эволюция жумаров Петцль

Первым изобретателем рычажных зажимов с нагружаемым кулачком был француз Анри Брено, но европейская вертикальная техника будто бы развивалась двумя независимыми путями: французским и немецким. Причём, немцы вначале пользовались большей известностью.

Стремясь справиться с проскальзыванием «жумаров» на обледеневшей веревке, выдающийся немецкий альпинист Тони Хиблер (Toni Hiebeler) создал зажим, который впоследствии стал носить его имя. Выпускала его фирма Saleva.

Зажим Хиблера похож на жумар открытой формой литого корпуса, позволяющей вставлять верёвку, не разбирая зажим, но принципиально отличается способом схватывания верёвки. Хиблеры работали на верёвках от 6 до 11 мм. Одной из проблем была большая потеря в движении, так как они поворачивались почти на 90 градусов под нагрузкой, относительно ненагруженного состояния. Второй серьёзной проблемой было то, что они легко снимались с верёвки, даже под нагрузкой и во время движения.

Впоследствии от этих недостатков пытались избавиться, модифицировав зажим и добавив проволочную предохранительную защёлку, препятствующую выпадению веревки, которая оказалась не слишком удобной. Безусловно, самым большим плюсом «хиблера» было то, что за счёт одновременного сжатия и изгибания верёвки они лучше других схватывали на обледеневшей верёвке.

Схожим принципом действия обладал зажим изобретённый американцем Чарльзом Гиббсом (Charles Gibbs) в 1967 году.

Гиббс изменил форму кулачка, изогнув его для уменьшения люфта под нагрузкой, а также сделал на кулачке поперечную насечку, с целью более надёжного схватывания верёвки (что отрицательно отразилось на долговечности верёвки).

Вот что рассказал сам Чарльз Гиббс на собрании Ассоциации Изобретателей в Теннеси в 2006 году: «Я сконструировал устройства для подъёма по верёвке, зажимы Гиббса (the Gibbs ascender), которые используют при исследовании пещер, восхождениях в горах и спасработах. Я разработал зажимы и оснастку к ним в результате сильного испуга, пережитого во время исследования пещер в Западной Вирджинии в 1967 году. Как говорится, нужда ? мать изобретательности».

Кроме зажима, Гиббс внедрил ещё и способ подъёма по верёвке с помощью него. Он предложил один из зажимов крепить на уровне колена, когда нормальной практикой было в то время крепить зажимы к стопе и передвигаться как бы приставным шагом. Это сразу увеличило шаг вдвое.

Гиббсы за счёт своей простоты получили распространение в том числе и на территории бывшего СССР Точнее не сами гиббсы, а их реплики, изготовленные в кустарных условиях, зачастую даже не имея оригинала перед глазами, как образец для копирования.

Так, а что же у нас на родине, наши самоделкины, наша «наукова думка»?

Прототипом современных зажимов перегибающего действия был «Абалаз», изобретённый в 40-х годах XX века Виталием Абалаковым. Это специально загнутый крючок из качественной стальной проволоки, изготавливавшийся отдельно под разные диаметры верёвок. Чувствителен (практически не работает) на обмёрзшей и загрязнённой верёвке.

Уникальный в своей простоте «Абалаз»

А вот так в него заправлялась верёвка

Позднее, уже после появления жумара, было неисчислимое множество попыток скопировать, модернизировать это устройство нашими «самоделкиными», используя мощности и материалы предприятий, на которых работали изобретатели. Ряд моделей изготавливались мелкими партиями и потом расходились по стране: дарились в альплагерях, заказывались по дружбе на заводе, обладающем подходящими мощностями. В ход шло всё: обычные и высокопрочные сплавы титана и алюминия, конструкционные стали, текстолит, прессформы для вулканизации резины, литьё под давлением, горячая штамповка, прессовое оборудование и штампы, специально изготовленные под «нужды альпинизма, туризма».

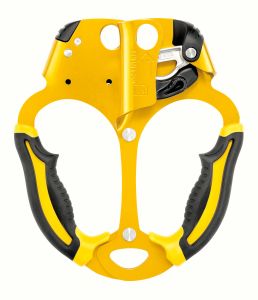

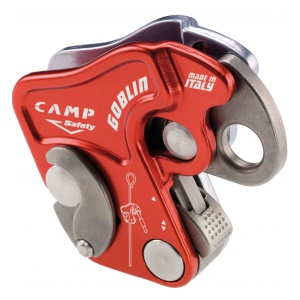

А что же сейчас? Сейчас мировые фирмы-производители борются за вес, эргономику и «чем бы ещё угодить покупателю». Выпускают зажимы, которые «только сами по веревке не едут». Некоторые едут!

В этой статье мы познакомились с историей от возникновения до наших дней альпинистской верёвки, крючьев, закладных элементов и зажимов. Это лишь часть альпинистского снаряжения, чтобы охватить всё многообразие не хватит и книги.

Надеюсь было интересно и до встречи в горах!

Александр Парфёнов Мастер спорта по альпинизму  Чемпион Мира (2016, за восхождение на Кызыл-Аскер) Четырехкратный чемпион России по альпинизму Многократный номинант Золотого ледоруба России

В статье использованы фотографии из личного архива Александра Парфенова
